- Тип Настенный
- Мощность 24
- Диаметр дымохода 60/100
- Камера сгорания Закрытая
- Артикул 20649

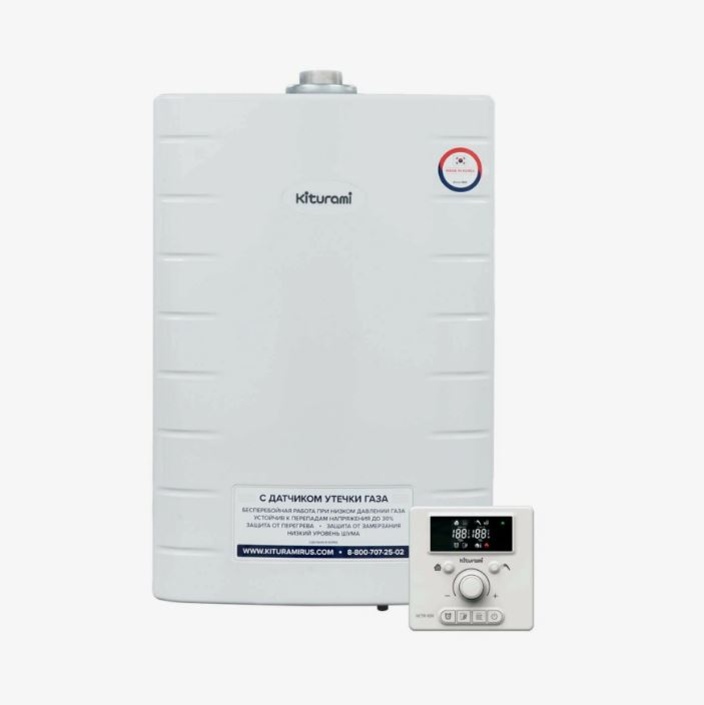

Двухконтурный котел со встроенным датчиком утечки газа, двухуровневым теплообменником из нержавеющей стали и выносным пультом управления
- Управление по WiFi
дополнительный WiFi пульт управления NCTR-100 даёт возможность в любое время дистанционно включить и выключить котёл, устанавливать желаемую температуру в радиаторах отопления, а также управлять всеми режимами работы котла из любой точки мира.
- Датчик утечки газа
Блок управления, оснащенный системой выявления утечки газа, автоматически прекращает работу котла. Это позволяет предотвратить аварийную ситуацию.

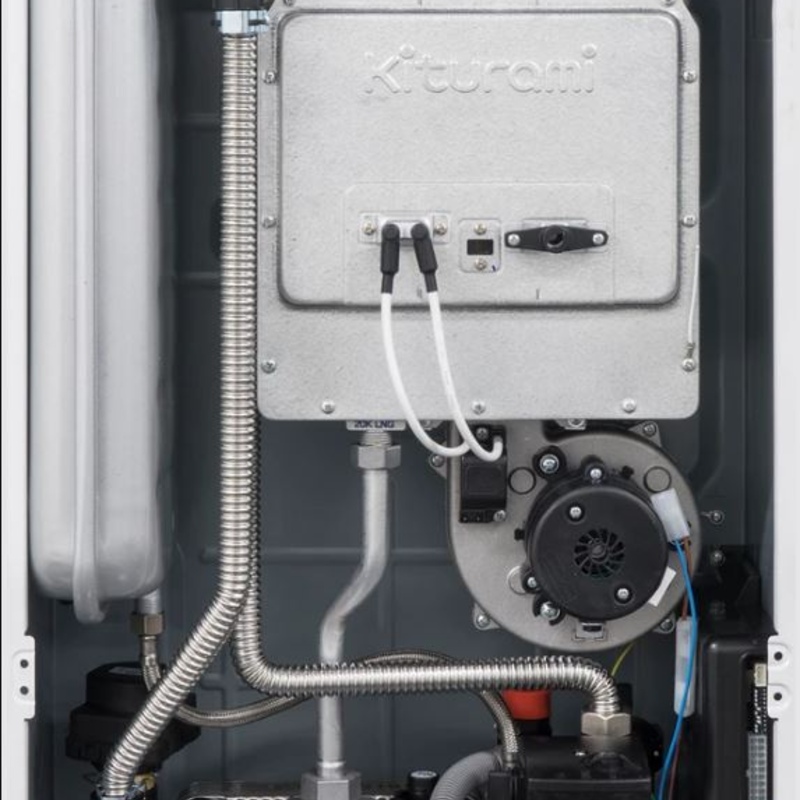

- Вентилятор с модуляцией скорости вращения
Модулируемая скорость вращения вентилятора обеспечивает оптимальное соотношение газа и воздуха в камере сгорания для экономичной работы котла. Модуляция также гарантирует стабильную работу при изменении сопротивления в системе дымоудаления из-за ветра.
- Сейсмодатчик
В случае сейсмической активности произойдёт блокировка подачи газа. Так же служит защитой от неблагонадёжного монтажа.
- Функция самодиагностики

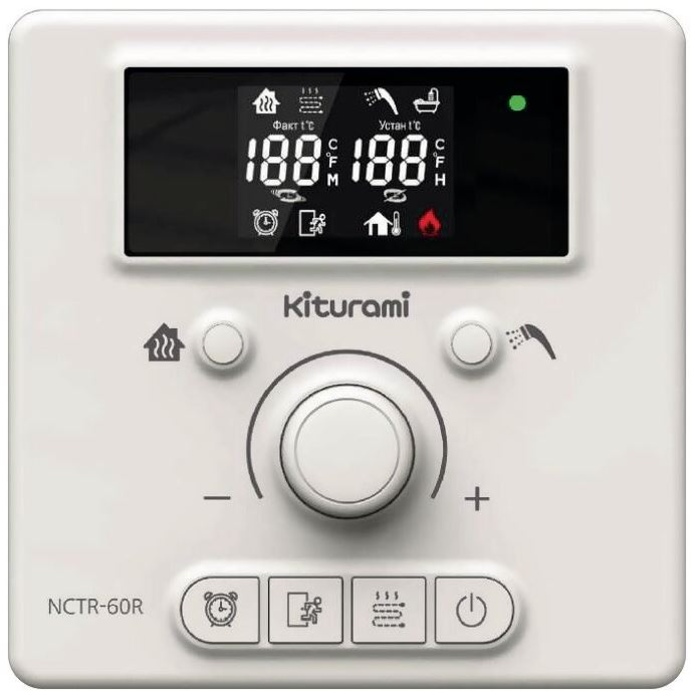

В случае неисправности мигает контрольная лампочка, и на дисплее комнатного пульта управления отображается код ошибки. Это позволяет легко установить причину нештатной ситуации.
- Пластинчатый теплообменник ГВС
Пластинчатый теплообменник горячего водоснабжения (ГВС) обеспечивает быструю регулировку температуры горячей воды с точностью до 1 °C даже при изменяющемся расходе воды.
- Двухъярусный первичный теплообменник
Основной теплообменник из нержавеющей стали обеспечивает защиту от конденсата и долговечную работу. Двухслойная конструкция гарантирует максимально эффективный теплосъем и экономичность.
- Циркуляционный насос с мокрым ротором
Циркуляционный насос с мокрым ротором работает практически бесшумно.
- Автоматическое выключение котла
В случае отключения электропитания, перегрева теплообменника или неисправности вентилятора, системы дымоудаления, система безопасности автоматически прекращает подачу топлива.
- Датчик Холла вентилятора. Отсутствует прессостат
Инновационный контроль работы вентилятора с помощью датчика Холла, а не прессостата, исключает остановку котла из-за образования конденсата в трубках прессостата.
Возможна установка как коаксиальной (60/100), так и раздельной системы дымоудаления (80/80)
Технические характеристики
|
Наименование |
Ед. изм. |
World Alpha 10 |
World Alpha 13 |
World Alpha 15 |
World Alpha 18 |
World Alpha 24 |
World Alpha 30 |
World Alpha 35 |
|---|---|---|---|---|---|---|---|---|
| Давление в расширительном баке | бар | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Давление газа на входе прир./сжиж | мбар | 13,0–25,0/28,0–37,0 | 13,0–25,0/28,0–37,0 | 13,0–25,0/28,0–37,0 | 13,0–25,0/28,0–37,0 | 13,0–25,0/28,0–37,0 | 13,0–25,0/28,0–37,0 | 13,0–25,0/28,0–37,0 |
| Давление прир. rasa на горелке (NG, G20) макс | мбар | 4/1,9 | 4,8/1,9 | 4,5/1,7 | 6/1,7 | 6,6/1,7 | 5/1,4 | 6,5/1,6 |
| Давление сжиж. газа на горелке (LPG, G31) макс | мбар | 5,9/2,9 | 7/2,3 | 6,5/2,3 | 8,6/2,3 | 9,2/2 | 9/2,2 | 11,7/2,5 |
| Давление теплоносителя макс. | бар | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| Диапазон регулирования температуры ГВС | ˚C | 35–60 | 35–60 | 35–60 | 35–60 | 35–60 | 35–60 | 35–60 |
| Диапазон регулирования температуры теплоносителя | °C | 45–85 | 45–85 | 45–85 | 45–85 | 45–85 | 45–85 | 45–85 |
| Концентрация NOX | 0.002 | 0.0021 | 0.0026 | 0.0028 | 0.0027 | 0.0028 | 0.0029 | |
| Концентрация СО | % | 0.0064 | 0.007 | 0.0082 | 0.0093 | 0.0098 | 0.0132 | 0.0152 |
| КПД (8 режиме отопления (80/60 °C)/(s режиме ГВС) | % | 91.2 | 91.1 | 91 | 92.4 | 91.8 | 91.6 | 91.8 |
| Объем расширительного бака | л | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 |
| Потребляемая электрическая мощность | Вт | 135 | 135 | 135 | 135 | 135 | 150 | 150 |
| Присоединительные размеры, вход газа | мм (дюйм) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) |
| Присоединительные размеры, вход и выход ГВС | мм (дюйм) | 15 (G ½”) | 15 (G ½”) | 15 (G ½”) | 15 (G ½”) | 15 (G ½”) | 15 (G ½”) | 15 (G ½”) |
| Присоединительные размеры, вход и выход теплоносителя | мм (дюйм) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) | 20 (G ¾”) |
| Присоединительные размеры, дымоход | мм | Ø60/100 (Ø80/80 - опция) | Ø60/100 (Ø80/80 - опция) | Ø60/100 (Ø80/80 - опция) | Ø60/100 (Ø80/80 - опция) | Ø60/100 (Ø80/80 - опция) | Ø60/100 (Ø80/80 - опция) | Ø60/100 (Ø80/80 - опция) |
| Проток воды для включения, мин. | л/мин | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Расход газа максимальный прир. Газ | м3/ч | 1,24/0,99 | 1,39/1,11 | 1,60/1,28 | 1,92/1,54 | 2,56/2,05 | 3,21/2,56 | 3,74/2,99 |
| Расход ГВС при Δt=25 °C | л/мин | 9.7 | 9.7 | 12 | 13.3 | 13.3 | 16.7 | 20 |
| Средняя температура продуктов сгорания | °C | 100 | 110 | 120 | 121 | 123 | 119 | 119 |
| Степень защиты | IP X4D | IP X4D | IP X4D | IP X4D | IP X4D | IP X4D | IP X4D | |
| Тепловая мощность в режиме отопления макс./мин | кВт | 10/7,5 | 13/7,5 | 15/7,5 | 18/7,5 | 24/9,6 | 30/12 | 35/14 |
| Тепловая мощность в режиме отопления макс | кВт | 17 | 17 | 21 | 24 | 24 | 30 | 35 |
| Теплоноситель | Вода | Вода | Вода | Вода | Вода | Вода | Вода | |
| Тип газа | природный (G20)/сжиженный (G31) | |||||||
| Напряжение электропитания номинальное | В | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
| Частота электрического тока | Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Габаритные размеры (В×Ш×Г) | мм | 660×440×228 | ||||||
| Масса нетто | кг | 22 | 22 | 22 | 22 | 22 | 24 | 24 |
| Масса, брутто | кг | 25.5 | 25.5 | 25.5 | 25.5 | 25.5 | 25.5 | 25.5 |
