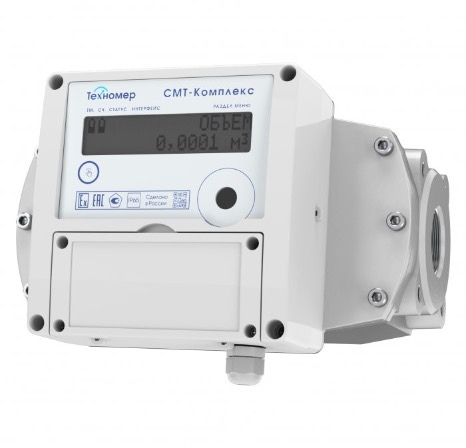

Комплекс СМТ G10 (снизу-вверх)

Типоразмеры: G10
Тип средства измерения: СМТ
Сертификат средства измерения: ОС.С.29.156.А №73996 от 31.05.2019г.

Диапазон измеряемых расходов G10 – от 0,1 м3/ч до 18 м3/ч, Qном = 10 м3/ч

Измеряемая среда природный газ по ГОСТ 5542

Измерение стандартного объёма tст=+20⁰С, Pст=760 мм.рт.ст. (101,325 кПа)

Основная относительная погрешность, %, не более ± 3 от Qмин до 0,1Qном включ., ± 1,5 св. 0,1Qном до Qмакс включ.

Дополнительная допускаемая погрешность вне диапазона температур от +15 ⁰С до +25 ⁰С на каждые 10 ⁰С отклонения от границы диапазона ±0,4%

Потеря давления ΔP при Qмакс, Па, не более 250

Порог чувствительности, м3/ч 0,02

Максимальное рабочее избыточное давление измеряемой среды, кПа, не более 15

Температура окружающей среды, ⁰С от -40 до +60

Температура измеряемой среды, ⁰С от -25 до +55

Степень защиты от воздействия окружающей среды IP54

Маркировка взрывозащиты 1Ex ib IIB T4 Gb X

Каналы передачи данных Оптический канал, Встроенная GSM/GPRS телеметрия, Подключаемая внешняя GSM/GPRS телеметрия

Архивы

Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа; Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня"; Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Комплекс; Архив телеметрии - предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса; Архив системный - предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Комплекс

Срок работы элементов питания для измерений

Не менее 12 лет

Срок работы элементов питания встроенного модуля телеметрии

Не менее 3 лет (при ежесуточном режиме работы), допускается замена элементов питания в течение всего периода эксплуатации
