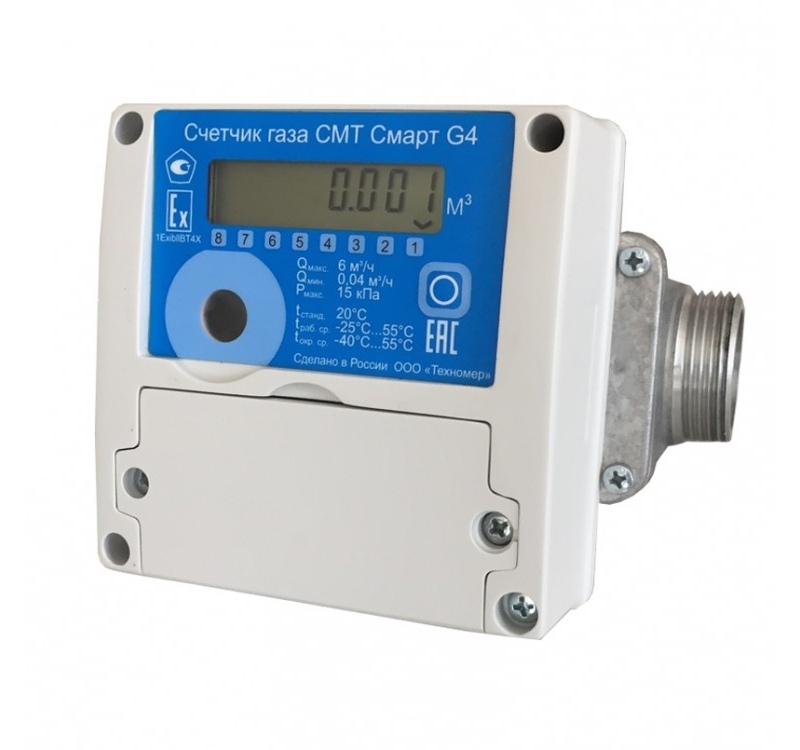

Счётчик газа микротермальный Техномер СМТ-Смарт G4 предназначен для учёта объёма природного газа при его использовании коммунальными предприятиями и населением, в том числе при коммерческих операциях, в качестве топлива для газовых плит, газовых водонагревательных колонок и котлов.
По потоку газа данная модель СМТ-Смарт является правосторонней, так как газ идет через прибор справа-налево.
Основные характеристики:
• Прямой метод измерения объёма природного газа, приведённого к стандартным условиям (t=20⁰С, P=101,3 кПа).
• Встроенные системы телеметрии и диагностики работоспособности.
• Дистанционное управление клапаном по командам оператора сервера сбора данных.
• Закрытие клапана микроконтроллером счётчика.
• Для коммунального и бытового секторов потребления газа (расход до 16 м3/ч).
Конструкция СМТ-Смарт G4:
Счётчик газовый микротермальный СМТ-Смарт-К G4 состоит из измерителя расхода газа и электронного отсчётного устройства, объединённых в единую конструкцию.
В состав измерителя расхода газа входят герметичный алюминиевый корпус, гермо-ввод, измерительный модуль, а также конструкционные элементы защиты от внешних несанкционированных воздействий.
В состав электронного отсчётного устройства входят герметичный пластиковый корпус и электронная печатная плата с установленными на ней цифровым индикатором, оптическим каналом передачи данных, встроенным модулем телеметрии с GSM-антенной и литиевые элементы питания.
Работа клапана:
• Дистанционное управление клапаном по командам оператора сервера сбора данных.
• Закрытие клапана на основании решения газоснабжающей организации в случаях существенных нарушений потребителем условий договора за поставленный газ.
• Открытие клапана в случае устранения потребителем нарушений условий договора на поставку газа.
• Закрытие клапана в иных случаях, например, если существует информация об аварии на объекте газоснабжения.
• Открытие клапана после устранения аварийной ситуации, зафиксированной счётчиком, на стороне потребителя.
• Закрытие клапана микроконтроллером счётчика в случаях:
Превышения максимально допустимого порога расхода газа.
Разряда встроенной в счётчик батареи до минимально допустимого уровня.
Обнаружения попытки вскрытия крышки корпуса счётчика.
Обнаружения обратного потока газа.
Попытки вмешательства в работу счётчика, которая может привести к искажению результатов измерений или нарушению его работоспособности.
Деинсталляции SIM-карты из держателя.
Отключения батареи телеметрии.
Система самодиагностики счётчика газа с запорным клапаном СМТ-Смарт-К постоянно контролирует работоспособность основных узлов прибора, в том числе работу запорного клапана. Архивы, передаваемые на сервер, кроме данных об объёме газа, прошедшего через счётчик, содержат информацию о текущем состоянии клапана и его изменениях с указанием времени и причин их вызвавших.
Электропитание СМТ-Смарт G4:
Счётчик СМТ-Смарт оснащен двумя элементами питания – основным (заменяемым в процессе эксплуатации) и резервным (незаменяемым в процессе эксплуатации).
В качестве основного элемента питания применяется литий-тионилхлоридная (Li-SOCl2) батарея ER34615M емкостью 14Ач и напряжением 3,6 В. Съёмный элемент питания установлен под крышкой батарейного отсека электронного блока. Замена элемента питания возможна в течение всего периода эксплуатации.
В качестве резервного элемента питания применяется литий-оксид марганцевая батарея (Li-MnO2) CR14505AX емкостью 1,4 Ач и напряжением 3В. Резервный элемент установлен непосредственно на печатной плате электронного блока. Резервный элемент замене или демонтажу не подлежит. При отключении основной батареи питание СМТ-Смарт автоматически переключается на резервный элемент питания, сохраняя при этом все функциональные возможности за исключением передачи данных на удалённый сервер сбора данных.
